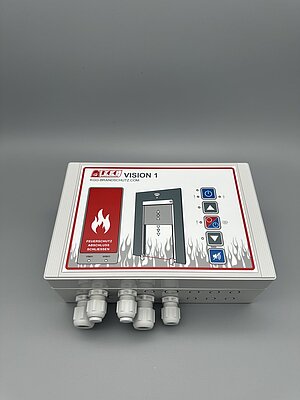

VISION1
Festanlagen-Zentraleinheit
Typ: VISION1
| Allgemeine Bauartgenehmigung: | Z-6.500-2575 | |
| Allgemeine bauaufsichtliche Zulassung: | Z-6.510-2567 | |
| Gehäuse: | ABS | |
| Abmessungen (BxHxT): | 240 x 160 x 90 mm | |
| Gewicht: | 1,6 kg | |
| Schutzart: | IP54 | |
| Eingangsspannung: | 230 V AC +10% / -15% | |
| Eingangsstrom: | max. 2 A | |
| Ausgangsspannung: | 24 V DC +/- 5 % |
Die Feststellanlagen-Zentraleinheit ist aufgrund der Vielzahl von Funktionen universell für Feuerschutzabschlüsse verwendbar und erfüllt die Vorgabe des DIBt.
Features / Highlights:
- Ansteuerung von 230V Rohrmotoren oder 400V Torantrieben (Parallelbetrieb von 2 Antrieben an einem Anschluss möglich)
- CAN-BUS System zur Kopplung einer zusätzlichen Bedienstelle (z.B. KGG-CALLPOINT)
- Konfiguration über PC-Software KGG-HPS Control
- microSD-Card für Konfiguration und Fehlerspeicher
- Multilinguale Bedienfolie mit integriertem Handauslösetaster
- Signalaustausch für Gebäudeleittechnik möglich
- Optional Signalaustausch mit Brandmeldeanlage
- Anbindung zahlreicher Komponenten
Folgende Komponenten können angeschlossen werden bzw. ausgewertet werden:
- max. 20 Brandmelder
- 1 motorische Öffnungshilfe
- 2 Haftmagnete
- 3 Endschalter
- 2 Lichtschranken
- 1 Hupe / Blitzleuchte
- 2 Sicherheitskontaktleisten
- 1 externer Handtaster
Downloads
Software KGG-HPS-CONTROL:
Die Software HPS-CONTROL wurde speziell für die Feststellanlage konzipiert und kommuniziert über ein USB-Schnittstellenkabel mit der Steuerung. Die Software beinhaltet die Systemsprachen Deutsch, Englisch, Französisch, Spanisch, Holländisch und Türkisch.
Für die Inbetriebnahme ist die Funktionalität der Systemkonfiguration implementiert. Diese dient der Anpassung der Steuerung an die spezifischen örtlichen Gegebenheiten.
Es werden „live“ alle anliegenden Störungen angezeigt. Durch den integrierten Fehlerspeicher kann eine bestehende Störung schnell und präzise lokalisiert werden und ggf. auch als Fehlerprotokoll exportiert werden. Für den Benutzer sind Allgemeine Anlagendaten auslesbar. Außerdem kann der Zyklenzähler und der Fehlerspeicher ausgelesen und exportiert werden. Eine Historienfunktion ermöglicht ein Nachverfolgen von Serviceinformationen.
Bedienstelle CALLPOINT:
Die Bedienstelle ist eine optionale Erweiterung der Feststellanlage mit Reset-Funktion, welche über CAN-BUS an die Zentraleinheit angebunden ist. Die Visualisierung und Funktionalität der Bedienelemente ist identisch denen auf der Bedienfolie.
Es sind 2 verschiedene Ausführungen erhältlich:
- CALLPOINT MOVE: Mit zugänglichen Funktionstasten (Öffnen/Schließen).
- CALLPOINT SAFE: Der Taster muss geöffnet sein, um die Bedientasten betätigen zu können.
Die Bedienstelle CALLPOINT ist erhältlich in den Gehäusefarben Orange (~ RAL 2011) oder Gelb (~RAL 1004).

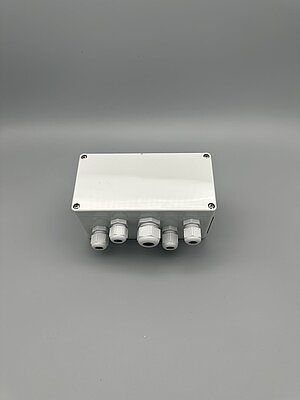

VISION COMPACT
Ansteuerungsmodul
Typ: VISION COMPACT
| Gehäuse: | ABS | |
| Abmessungen (BxHxT): | 160 x 80 x 85 mm | |
| Gewicht: | 0,5 kg | |
| Schutzart: | IP54 | |
| Eingangsspannung: | 230 V AC +10% / -15% | |
| Eingangsstrom: | max. 2 A | |
| Ausgangsspannung: | 24 V DC +/- 5 % |
Die VISION COMPACT dient zur Ansteuerung eines 230VAC Rohrmotors mit interner Feststelleinrichtung für ein Textil-Flexibles-System nach dem Gravity-Fail-Safe-Prinzip. Um mehrere Textil-Flexible-Systeme untereinander zu vernetzen kann die VISION COMPACT als untergeordnetes Ansteuerungsmodul an die Zentraleinheit VISION1 angeschlossen werden.
Features / Highlights:
- Überlastschutz
- Interne 24 V Versorgung
- Bei kurzem Netzeinbruch kein Auslassen des Textil-Flexiblen-Systems
- Auswertung der Endschalter OFFEN und GESCHLOSSEN im Motor
Anschließbar sind:
- Bauseitige Auslösung (Brandmeldeanlage mittels potentialfreiem Kontakt)
- Handtaster
- Externe Feststellanlage
- Vernetzung mit einer VISION1 und ggf. mehreren VISION1 COMPACT
Downloads
